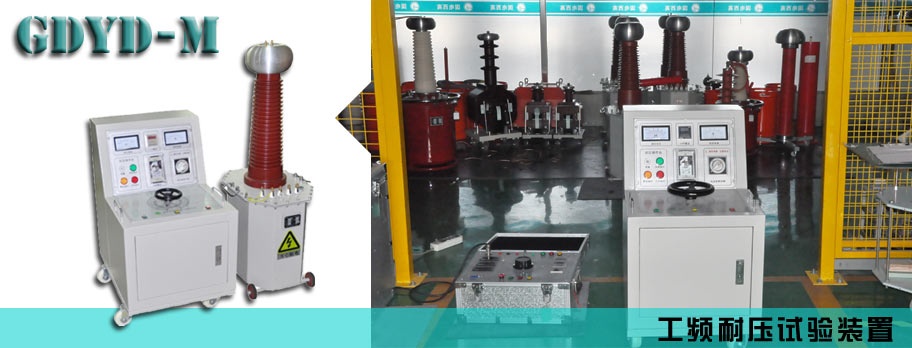

GDYD-M系列 工频耐压试验装置
采用标准
- DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》
- DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》
- DL/T 596-2005《电力设备预防性试验规程》
- GB1094.1-GB1094.6-96《外壳防护等级》
- GB2900《电工名词术语》
- GB/T16927.1~2-1997《高电压试验技术》
- GB4793-1984《电子测量仪器安全要求》
- GB191《包装贮运标志》
- GB/T.311-1997《高压输变电设备的绝缘与配合》
GDYD-M系列工频耐压试验装置是国电西高在XCJH(TCWJH)型的基础上，根据国家最新电力行业标准而设计的工频耐压试验设备。它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
可等同或替代以下产品名
数显耐压装置、耐压试验装置、高压试验装置、手动控制箱、操作台、耐压控制箱、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压试验装置、程控绝缘耐压装置、试验变压器、耐压机、全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱
仪器特点：
- 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
- 指针和数字显示,读数更直观，准确，抗干扰能力强，性价比高。
- 高压电压、低压电流、时间3路测量方式。
- 手动操作方式，提高了产品的安全性、可靠性。
- 实时显示高压电压、低压电流，直观明了。
- 具有零位指示、电源指示、工作指示、计时指示等功能
- 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
- 采用新型时间继电器，计时范围更广（1S～99H）
- 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
- 试验容量在5kVA以上，采用电磁式过流继电器。
- 试验容量在5kVA以上，采用移动式控制台。
- 增加整流装置，可支持交直流两用功能。（选配）
- 配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
- 还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）
主要技术参数：
- 输入电压：AC 220(380)V 可选
- 低压输出：AC 0-250（430）V
- 低压电流：0-5/10/15/50A(可按客户要求定制)
- 输出容量：0-3/5/10/15 kVA(可按客户要求定制)
- 高压电压：0-50/100/150/200 kV(可按客户要求定制)
- 高压电流：0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
- 计时范围：0-9999S
- 环境温度：－20℃至50℃
- 电压精度 ≤1.5% ±1个字(F.S)
- 电流精度 ≤1.5% ±1个字(F.S)
常规参数见下表：
控制箱（台） 参数：
| 型号规格 | 容量 （ kVA ） | 输 入 电 源 | 输 出 电 压 | 重量 （ kg ） | |||
| 相数 | （ V ） | （ A ） | （ V ） | （ A ） | |||
| GDYD-M -2/200 | 2 | LN | 220 | 9 .1 | 0-250 | 8 | 14 |
| GDYD-M -3/200 | 3 | LN | 220 | 13.6 | 0-250 | 12 | 16 |
| GDYD-M -5/200 | 5 | LN | 220 | 22.7 | 0-250 | 20 | 18 |
| GDYD-M -10/200 | 10 | LN | 220 | 45.5 | 0-250 | 40 | 80 |
| GDYD-M -15/400 | 15 | AB | 380 | 39.5 | 0-430 | 34.9 | 90 |
| GDYD-M -20/400 | 20 | AB | 380 | 52.6 | 0-430 | 46.5 | 100 |
| GDYD-M -25/400 | 25 | AB | 380 | 62.5 | 0-430 | 58.1 | 120 |
| GDYD-M -30/400 | 30 | AB | 380 | 78.9 | 0-430 | 69.8 | 140 |
| GDYD-M -50/400 | 50 | AB | 380 | 131.5 | 0-430 | 116.63 | 160 |
| GDYD-M -100/400 | 100 | AB | 380 | 263 | 0-430 | 232.5 | 200 |
|
说明： 1 、 如有特殊参数要求，可按用户的技术参数进行设计制作。 2 、 输出容量为 5kVA 以下（含 5kVA ）时控制部分为箱式，其它都为台式。 |
|||||||
试验变压器参数
| 规格 | 容量 | 低压侧 | 高压侧 | 高压侧（交直流变压器） | 测量变比 | 30 分钟温升 | 阻抗电压 | 空载电流 | 重量 | |||
| 电压 | 电流 | 交流输出 | 直流输出 | |||||||||
| kVA | V | A | 电压 kV | 电流 | 电压 kV | 电流 | ℃ | ％ | ％ | kg | ||
| 1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 70 | 21.4 | 500 | 10 | 10 | <4 | 19.5 |
| 3/50 | 3 | 200 | 15 | 50 | 60 | 70 | 42.9 | 500 | 10 | 10 | <4 | 27 |
| 5/50 | 5 | 200 | 25 | 50 | 100 | 70 | 71.4 | 500 | 10 | 10 | <4 | 52 |
| 10/50 | 10 | 200 | 50 | 50 | 200 | 70 | 142.9 | 500 | 10 | 10 | <4 | 80 |
| 15/50 | 15 | 400 | 37.5 | 50 | 300 | 70 | 214.3 | 500 | 10 | 8 | <4 | 120 |
| 20/50 | 20 | 400 | 50 | 50 | 400 | 70 | 285.7 | 500 | 10 | 8 | <4 | 140 |
| 30/50 | 30 | 400 | 75 | 50 | 600 | 70 | 428.6 | 500 | 10 | 8 | <4 | 155 |
| 50/50 | 50 | 400 | 125 | 50 | 1000 | 70 | 714.3 | 500 | 10 | 8 | <4 | 184 |
| 10/100 | 10 | 200 | 50 | 100 | 100 | 140 | 71.4 | 1000 | 10 | 10 | <4 | 135 |
| 15/100 | 15 | 400 | 37.5 | 100 | 150 | 140 | 107.1 | 1000 | 10 | 8 | <4 | 150 |
| 20/100 | 20 | 400 | 50 | 100 | 200 | 140 | 142.9 | 1000 | 10 | 8 | <4 | 215 |
| 30/100 | 30 | 400 | 75 | 100 | 300 | 140 | 214.3 | 1000 | 10 | 8 | <4 | 250 |
| 50/100 | 50 | 400 | 125 | 100 | 500 | 140 | 357.1 | 1000 | 10 | 8 | <4 | 290 |
| 10/150 | 10 | 200 | 50 | 100 | 66.7 | 140 | 47.6 | 1500 | 10 | 10 | <4 | 180 |
| 15/150 | 15 | 400 | 37.5 | 150 | 100 | 210 | 71.4 | 1500 | 10 | 8 | <4 | 200 |
| 20/150 | 30 | 400 | 50 | 150 | 133.3 | 210 | 95.2 | 1500 | 10 | 8 | <4 | 220 |
| 30/150 | 30 | 400 | 75 | 150 | 200 | 210 | 142.9 | 1500 | 10 | 8 | <4 | 280 |
| 50/150 | 50 | 400 | 125 | 150 | 333.3 | 210 | 238.1 | 1500 | 10 | 8 | <4 | 340 |
|
说明： 1 、如有特殊参数要求，可按用户的技术参数进行设计制作。 2 、上表的重量以油浸式 试验变压器 为例，干式试验变压器和充气式试验变压器稍有不同。 |
||||||||||||
可选配件（根据配置不同选配）
- 1.交直流分压器:50、100、150、200kV
- 保护球隙:Q—50、100、150、200、250、500
- 直流微安表:1999uA
- 放电棒:70、140、210kV
- 保护水阻
- 高压滤波电容:0.01μF~0.1μF，40~300kV
- 电力专用测试线包
- 折叠式小推车: 150、300型
- 绝缘支架: 50、100、200、300kV
- 标准试油杯: 400ml
- 高压验电器: 10、35kV
