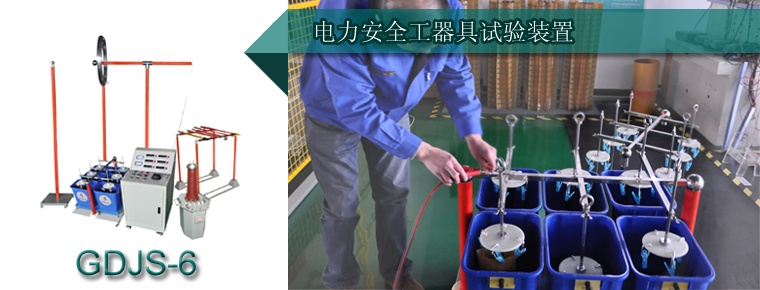

GDJS-6系列 电力安全工器具试验装置

• 国家电网安监{2005}83号《电力安全工作规程》
• DL408《电业安全工作规程》
• GB12011-2000《电绝缘鞋通用技术条件》
• 国电发[2002]777号《电力安全工器具预防性试验规程》
• GB/T 17622-2008《带电作业用绝缘手套》
• DL/T 846-2004《高电压测试设备通用技术条件系列标准》
• DL/T 848-2004《高压试验装置通用技术条件》
• DL/T 596-2005《电力设备预防性试验规程》
• GB50150-2006《电气装置安装工程电气设备交接试验标准》
• GB1094.1-GB1094.6-96 《外壳防护等级》
• GB2900《电工名词术语》
• GB/T16927.1~2-1997《高电压试验技术》
• GB4793-1984 《电子测量仪器安全要求》
• GB191《包装贮运标志》
• GB/T.311-1997《高压输变电设备的绝缘与配合》
• DL740—2000《电容型验电器》
• GB13398-92《带电作业用绝缘杆通用技术条件》

绝缘手套、绝缘靴、绝缘杆、验电器、绝缘垫、绝缘毯、绝缘绳索、遮蔽罩、绝缘服、绝缘披肩、绝缘梯、屏蔽服、静电防护服、导电鞋、携带型短路接地线、安全帽、安全带、安全脚扣

绝缘手套试验装置、绝缘靴试验装置、绝缘手套耐压、绝缘靴耐压、绝缘泄漏电流、绝缘拉杆泄露、令克棒试验装置、绝缘操作杆耐压、验电器功能检测、起动电压测试、绝缘靴手套耐压试验装置、防护工具绝缘试验台、绝缘靴手套耐压测试仪、辅助绝缘工具试验装置、绝缘靴绝缘手套试验装置、带电防护用具绝缘测试装置、绝缘鞋绝缘手套试验机、绝缘靴绝缘手套试验机

GDJS-6系列电力安全工器具试验装置是国电西高依照国家电网安监{2005}83号(电力安全工作规程)研发的用于绝缘靴（手套）、绝缘杆批量试验，验电器等的专用设备，有效地解决了以往不规范的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，保障了检测人员的安全。 绝缘靴和绝缘手套是电力系统操作和检修必备的安全防护用具，DL408《电业安全工作规程》及GB12011-2000《电绝缘鞋通用技术条件》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。本装置能可靠地鉴别绝缘手套（靴）和绝缘拉杆的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）和5根绝缘杆；配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置，可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。

• 高压电压、低压电流、6路泄漏电流共8路测量方式，高精度泄漏电流表和高灵敏度的过流保护器。可扩展到16路测量通道。
• 实时显示高压电压、低压电流、6路泄漏电流及时间，显示直观明了。
• 配备安装视频光盘，方便指导用户组装。
• 采用移动式控制台， 接线和检测简单，布局合理可靠，移动拆装灵活。
• 手动操作方式，提高了产品的安全性、可靠性。
• 具有零位指示、电源指示、工作指示、计时指示等功能
• 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
• 采用新型时间继电器，计时范围更广（1S～99H）
• 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
• 配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
• 还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）

• 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
• 适用于绝缘手套（靴）、6-220kV绝缘杆的绝缘泄露试验和6-220kV验电器的功能检测
• 多路泄漏独立测量、分离式绝缘水槽，能准确判断被试品的绝缘情况。
• 整套装置采用链条高压电极，可任意调节电极高度
• 电极采用不锈钢材质加工，表面镀涂CU/EpNi5bc工艺，使表面放电小于10pC
• 特制紫铜绝缘靴均压电极，使靴内底部高压分布均匀
• 绝缘鞋试验配置4mm小钢珠的干式试验方法，避免了传统的注水试验方法导致绝缘靴不易晒干。
• 配备绝缘杆泄露试验支架可做绝缘拉杆的工频耐压和泄露试验
• 配备验电器功能检测装置可以对验电器的起动电压、同相、反相干扰电场的影响进行试验。
• 仪器与高压系统完全隔离，不仅可以精确测量多路高压泄漏电流，而且确保了试验人员的人身安全。
• 击穿或超过泄流限值试品，自动切断高压，并发生声光报警。
• 配备双高压变压器，实现不同电压等级的耐压试验。（选配）
• 可选配门联锁警灯警铃、外接分压器校验接口等。（选配）

规格	额定容量	输入电压	输出电压	电压精度	低压电流	泄漏电流	泄漏电流分辨率	电流精度
GDJS-63	3KA	220V	0-30KV	≤ 2.0% （ F.S ）	0-15A	0-20.0mA	0.1mA	≤ 1.5% (F.S)
GDJS-65	5KA	220V	0-50KV	≤ 2.0% （ F.S ）	0-25A	0-20.0mA	0.1mA	≤ 1.5% (F.S)
GDJS-610	10KA	220V	0-100KV	≤ 2.0% （ F.S ）	0-50A	0-20.0mA	0.1mA	≤ 1.5% (F.S)
GDJS-615	15KA	380V	0-150KV	≤ 2.0% （ F.S ）	0-37.5A	0-20.0mA	0.1mA	≤ 1.5% (F.S)
GDJS-620	20KA	380V	0-200KV	≤ 2.0% （ F.S ）	0-50A	0-20.0mA	0.1mA	≤ 1.5% (F.S)
GDJS-630	30KA	380V	0-300KV	≤ 2.0% （ F.S ）	0-75A	0-20.0mA	0.1mA	≤ 1.5% (F.S)
增加各种电极装置可完成其他工具试验

验电器参数表
KV	电极间隔距离 mm	验电器高度 mm	环直径 mm	球直径 mm	电力标准
10KV 、 35KV	300	>1500	550	60	DL740- 2000 于 2000- 11-03
66 — 110 220 — 330	650 850	>2500	1050	100
500	125	>3500	1550	150	非标



绝缘杆参数表
电压等级（ KV ）	电极间隔 距离 mm	试验电压（ KV ）	试验长度（ m ）	时间 (min)	试验支架
10	400	45	0.7	1	GDJ-50
35	600	95	0.9	1	GDJ-50 、 GDJ-100
63	700	175	1.0	1	GDJ-100 、 GDJ-200
110	1000	220	1.3	1	GDJ-200 、 GDJ-300
220	1800	440	2.1	1	GDJ-300( 分段）
330	2800	380	3.2	5	GDJ-200( 分段）
500	3700	580	4.1	5	GDJ-300( 分段）
