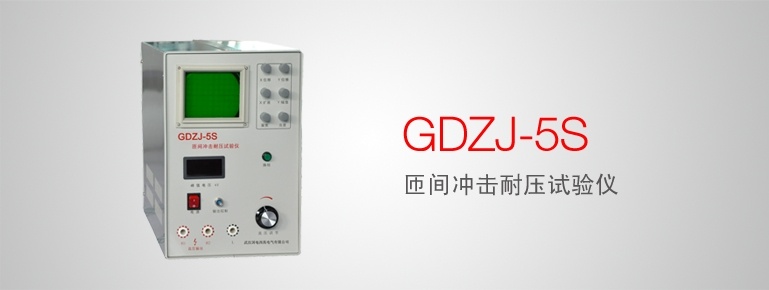

GDZJ-5S 匝间冲击耐压试验仪

GDZJ-5S匝间冲击耐压试验仪适用于电机、变压器、电器线圈等这些由漆包线绕制的产品。

因漆包线的绝缘涂敷层本身存在着质量问题，以及在绕线、嵌线、刮线、接头端部整形、绝缘浸漆、装配等工序工艺中不慎而引起绝缘层的损伤等，都会造成线圈层间或匝间绝缘层的绝缘强度的下降。从而影响了电器设备的质量和可靠性。

为了提高产品的质量和使用寿命，保证部件的漆包线绕组层间或匝间绝缘良好是必不可少的，因而对产品进行这项试验就势在必行。

根据我国GB14711-93《中小型旋转电机安全通用要求》标准、GB755-87《旋转电机基本技术要求》标准及部标JB/T-9615.1-2000《交流低压电机散嵌绕组匝间绝缘试验方法》等标准，必须对电机成品半成品进行浸漆前后匝间耐压绝缘试验。

GDZJ-5S匝间耐压试验仪是采用脉冲波形比较法，以高压脉冲对电机及电器的线圈绕组进行等效过电压模拟试验。通过对仪器显示波形的观察、对比与分析，能迅速正确地测定绕组匝间绝缘的好坏。对匝间短路、线圈电晕放电、局部短路、接线错误、线圈平衡等各类匝间绝缘故障均有良好的鉴别性能。

GDZJ-5S匝间耐压试验仪整机电子集成化较高，测试波形可在试验仪自带的示波器上观测，峰值电压可在数字表上直读，Y轴幅值和X轴扫描速率连续可调，整机具有精度高、故障率低等特点,各项性能和技术指标均达到国内先进水平。

本仪器是贯彻GB755－87、GB14711－93标准的一种新型仪器，是提高我国电机绝缘测试水平和可靠性的必不可少的手段。

GDZJ-5S匝间耐压试验仪可以检查以下故障：

• 匝间绝缘击穿
• 电晕放电
• 绕组接错、嵌错线
• 绕组断线
• 匝数差异
• 相间对地、绕组相间或绕组和铁芯间局部短路

可用于单相电机、三相中小型电机、微型电机、特种电机、电动工具电机、变压器（包括开关电源变压器）、继电器及含有电磁线绕组的电器的匝间、层间绝缘强度试验。
