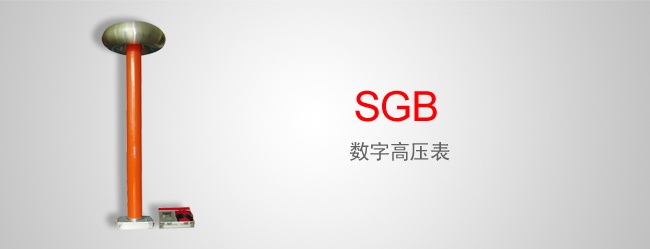

SGB 数字高压表
SGB 数字高压表是一种通用型高压测量仪表,可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。
- SGB 数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开,工作安全可靠。
- SGB 数字高压表系便携式结构,整机用铝合金包装箱作机壳,使用、携带十分方便。
型号 | SGB -50 | SGB -100 | SGB -200 | |
量限(kV) | AC | 50 | 100 | 200 |
DC | 50 | 100 | 200 | |
准确度 | AC | 1.5% | 1.5% | 1.5% |
DC | 1.0% | 1.0% | 1.0% | |
阻抗 | R(MW) | 600 | 1200 | 2400 |
C(pF) | 400 | 200 | 100 |
使用环境
- 温度: 20℃±15℃
- 相对湿度:£80%
-
产品外形尺寸及重量
型 号 SGB -50 SGB -100 SGB -200 外形尺寸(mm) 200x200x520 200x200x850 300x300x1000 重 量 (kg) 6.5 9.5 24.5
SGB 数字高压表为通用型数字高压表,由高压分压器和低压显示表构成,用专用电缆连接为一套完整的高压测量装置。
-
接线
SGB 数字高压表由高压分压器上端均压罩为高压端,可直接输入被测高压,下端有专用接地端,供接地使用。用专用电缆连接高压分压器和低压显示表,并选择相应的电压和量限即可开始测量。
-
工频高电压测量
连接测量线路后,将低压显示表功能开关切换至AC档,选择High档,直接测量工频高压,读数即为kV数。如测量电压低于200kV时,可将功能开关切换至Low档,以获得更高精度的读数。
-
直流高电压测量
连接测量线路后,将低压显示表功能开关切换至DC档,选择High档,可直接测量直流高压,读数即为kV数。如测量电压低于200kV时,可将功能开关切换至Low档,以获得更高精度的读数。
-
接地
高压分压器下端装有专用金属接地端,每次使用前都必须将接地端可靠接地。
注意:使用前必须检查接地。
