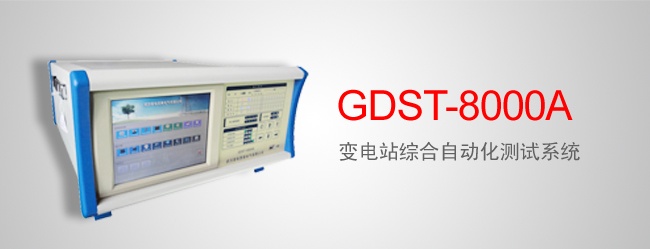

GDST-8000A 变电站综合自动化测试系统

GDST-8000A变电站综合自动化测试系统是现代化变电站自动化系统的综合仿真系统，可以实现自动化系统的全面综合仿真测试。

GDST-8000A变电站综合自动化测试系统既可以模拟子站，可以作为综合自动化系统的模拟仿真设备，对主站系统软件进行全方位测试，又可以模拟主站，作为独立的主站前置软件系统，以其更加丰富的功能，对变电站的设备进行测试，记录来往报文，进行完整的规约分析；同时，GDST-8000A变电站综合自动化测试系统具备丰富的规约解释库，并独立于核心控制模块，用户可以方便的增加规约，以便测试一些特殊规约的设备。

• 适用于各级电力调度自动化系统、各电压等级的变电站监控系统、电厂升压站监控系统以及生产各种电力装置的厂家、开发电力系统软件的公司、科研院所等；
• 可测试各种电力自动化测控设备、RTU、保护装置、同期装置；
• 可通过LAN/WAN远程访问和监视。可作为大系统的在线测试诊断子系统独立运行于各种计算机（IBM/HP/SUN/X86）及操作系统环境（Unix/Linux/Windows）；
• 友好的人机界面HMI，不需要复杂的培训即可熟练操作；
• 嵌入式8.4寸工业级LCD显示屏，800＊600分辨率；
• 提供VGA接口，支持双显模式，可以接驳大屏幕显示器或投影仪；
• 提供多达3通道的USB2.0接口；
• 具备声音告警功能；
• 前置显示面板LED显示，可指示仪器当前的接口设置、数据收发、输入输出状态；
• 丰富的规约解释库，包含常见的大多数规约；
• 提供二次开发接口，便于用户、系统集成商等自行编程接入新规约和特殊规约；
• 提供IEC61850规约支持；
• 分布式计算机控制技术，提高了系统的高可靠性；
• EMI/EMC设计技术高抗干扰设计，可满足各种复杂的电磁环境；
• 测控模块独立于HMI，采用嵌入式硬件和业内先进的linux操作系统；
• 高强度铝合金机箱，适应各种复杂应用环境；
• 采用欧洲标准工业级板卡设计，方便用户扩容或更改配置；
• 即插即用功能，安装板卡后设备自动识别并配置；
• 提供2个10／100BaseT网络接口，满足不同路由通信要求；
• 提供多达4通道的串口通信接口，每个接口可按需单独设置为RS232/422/485接口；
• 异步通信速率可支持波特率120～57600，5、6、7、8比特位数据位，1、1.5、2比特停止位，无、奇、偶、传号、空号等校验方式；
• 具备RTC高精度实时时钟，在GPS授时下对时精度可达100ns；
• 具备1路GPS脉冲信号输入接口，可以是PPS/PPM/PPH脉冲；
• 具备1路GPS脉冲输出输出接口，可根据需要设为PPS/PPM/PPH；
• 具备1路IRIG-B(DC)码输入接口，输入接口可设为TTL/RS232/422/485接口；
• 具备1路IRIG-B(DC)码输出接口，为TTL/RS232/422/485同时输出；
• 具备最多32路开关量开出，每组8个。按组可以设置开出为无源开出还是有源开出，有源开出时可以选择有源开出的电压等级24VDC、48VDC、110VDC、220VDC（其中48VDC、110VDC、220VDC需用户自己提供电压）。
• 具备最多32路开关量开入，每组8个。按组可以设置开如为无源开入还是有源开入，有源开入时支持开入电源的最高电压为220VDC。当为无源开入时，内部电源电压为24VDC；
• 开关量开出和开入的容量为32路，即开出和开入的路数之和不超过32；
• 可以测量三相电压、电流、频率、相位、有功功率、无功功率、电能等参数。
• 可以测量波形失真度及2~22次谐波。
• 可以测量-10V ~ + 10V，0~24MA小直流信号。
• 可以输出纯净的失真度在0.05％（ 典型值）的正弦功率信号。
• 可以在基波上叠加各次谐波输出。
• 频率输出从45Hz ～ 65Hz 任意可调， 分辨率0.001H z ， 准确度0.001H z 。
• 相位0～360 度任意可调， 可以方便模拟各种供电情况， 甚至反送电的情形。
• 强劲的带载能力，可以带容性、感性、阻性负载或者复合类型负载， 且负载调整率优于0.01％RG 。
• 可以输出0～±10V，0.2～20mA 信号用于检定变送器。
• 工业防水键盘接口；
• 触摸屏支持；
• 4U标准工业插箱设计；

• GDST-8000A变电站综合自动化测试系统可安装于标准19寸机柜，外形尺寸为：445（宽）* 375（深）* 220（高）mm

• 电源：185～250VAC
• 功耗：不大于150W
• 温度：-40～70˚C（存储），-25～55˚C（使用）
• 相对湿度：95％@35˚C

• MTBF：不小于 40，000小时

• 以太网
  • 传输介质使用5类双绞线；
  • 传输距离为不超过100M（单段，无中继）；
  • 速率为10M／100M自适应；
• 串口通信与时间报文接口
  • 可根据需要设置接口类型为RS232/422/485接口；
  • 传输距离根据接口类型和速率的不同而不同，符合RS232/422/485的规程要求；
  • 速率为可设置；
• IRIG-B接口
  • 可根据需要设置接口电平类型为RS232/422/485或TTL接口；
  • 传输距离根据接口类型的不同而不同，符合RS232/422/485的规程要求，TTL接口传输距离为不超过5M；
  • 输出接口不需要设置，各种接口为同时输出；
  • 输入接口需要设置；
• 脉冲接口
  • 脉冲类型的输入／输出可设置为PPS／PPM／PPH；
  • 可根据需要设置接口电平类型为RS232/422/485或TTL接口；
  • 传输距离根据接口类型的不同而不同，符合RS232/422/485的规程要求，TTL接口传输距离为不超过5M；
  • 输出接口不需要设置，各种接口为同时输出；
• DO接口
  • DO可以设置为有源和无源两种接口；
  • 有源时电压等级可选择：Un＝［24，48，110，220］VDC；
  • 阻抗：无源时开路>50KΩ,闭路<0.05Un/Imax。Un=［24，48，110，220］
• DI接口
  • DI可以设置为有源和无源两种接口；
  • 有源时电压等级可选择：Un＝［24，48，110，220］VDC；
  • 阻抗：无源时开路>50KΩ，闭路<0.05Un/Imax；
• 三相标准表接口
  • 输入电压测量
    • 电压测量分辨率：0.01% X 档位
    • 电压测量准确度：0.05%RG，0~420V
  • 输入电流测量
    • 电流测量分辨率：0.01% X 档位
    • 电压测量准确度：0.05%RG，0~10A
  • 输入功率测量
    • 有功功率准确度：0.05%RG，0.05A-10A 30V-420V PF≥0.5
    • 无功功率准确度：0.01%RG，0.05A-10A 30V-420V PF≥0.5
  • 相位测量
    • 相位测量范围：-180.00~+180.00°或 0°~359.99°
    • 相位测量准确度：0.05°（电流≥200mA 电压≥30V）
    • 分辨率：0.001°
  • 频率测量
  • 频率测量范围：45Hz~65Hz
  • 频率测量分辨率：0.001Hz
  • 频率测量准确度：0.005Hz
  • 功率因数测量
    • 功率因数测量范围：-1.0~0~+1.0
    • 功率因数测量分辨率：0.0001
    • 功率因数测量准确度：0.0005
  • 谐波测量
    • 谐波测量范围：2~50次
    • 谐波测量准确度：0.4%RG
  • 小信号直流测量
    • 直流电压测量范围：-10V~10V
    • 直流电流测量范围：0~24mA
• 三相标准源接口
  • 输出量程
    • 三相交流电压量程：57V、100V
    • 三相交流电流量程：1A、5A
    • 三相输出相位: 0 ～ 360°
    • 频率输出范围：45Hz～65Hz
  • 输出负载容量
    • 交流电压输出：15VA
    • 交流电流输出：15VA
    • 电压负载特性:纯阻性、纯容性以及阻性和容性的任意组合
  • 输出功率稳定度
    • 交流电压： 0.01%RG/3min
    • 交流电流： 0.01%RG/3min
    • 交流功率： 0.01%RG/3min
    • 稳定时间: < 300ms (从接收到命令到稳定输出，误差小于0.05%的时间)
    • 输出功率调节
  • 电压、电流调节
    • 调节范围：测量范围上限值的0%～120%
    • 调节细度：0.01%RG
    • 三相电压、电流能分相控制和调节。
  • 频率调节
    • 调节范围：45Hz～65Hz。
    • 调节细度：0.001Hz
    • 调节精度: 0.0001Hz
  • 相位调节
    • 调节范围：0～360
    • 调节细度：0.01
    • 调节精度: 0.03
  • 精度
    • 交流电压、电流： 0.05%
    • 交流有功、无功功率[cos=1.0和0.5]： 0.05%
  • 直流源输出
    • 直流电压输出：0～±10V/0.1W，精度：0.05%
    • 直流电流输出：0.2～20mA/0.1W，精度：0.05%
  • 工作电源
    AC220V±15%
