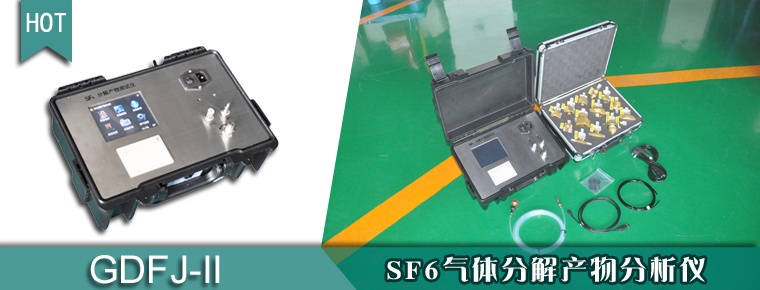

GDFJ-II SF6气体分解产物分析仪

SF6电气设备故障检测仪，提供了一种简单的SF6分解产物现场检测方法。使用过程中，连接到一个带压的充有SF6气体设备的气室中，让SF6气体以一定流速流过电化学传感器，仪器直接测量到SF6气体主要分解产物的含量。本仪器采用最新四大专利技术，确保测量的准备性。

抗交叉干扰技术

使用多个电化学传感器同时测量有多种目标气体的混合气体，当某个传感器对某种特定气体显示有交叉干扰时，会影响到检测的准确性。本产品内置寿命长于传感器的特定的化学过滤器，在干扰气体接触到电化学传感器的感应电极之前就将其过滤掉，从而减少特定气体的干扰。

泵压式气室样气清除技术

电化学气体传感器的气体交换室（测量室）一般采用扩散式结构设计，因气室内外压力相同，样气从气室的排出依赖于外界空气与气室样气的自然渗透，样气排出速度慢且无法完全排净。这会影响下一次测量的准确性，尤其是在混合气体中有多种目标气体和使用多个电化学传感器同时测量的情况下更为严重。同时，样气残留在装有电化学传感器的气室中会缩短电化学传感器的使用寿命以及下一次测量的速度与精度。

本产品每次测量完毕均可采用泵压的方式将外界空气泵入气路内部，泵入的空气经过滤干燥后导入气室，排出气室内气体，保证气室无样气残留，最大限度保证测量准确性，同时延长了电化学传感器的使用寿命；

动态温度校正补偿技术

样气温度和环境温度的变化会影响电化学传感器的特性（基线与量程），从而影响测量精度。本产品内置传感器温度特性曲线，并通过独立的测温电路实时获取样气与环境温度，根据传感器温度特性曲线对测量结果进行动态校正，确保准确可靠的测量结果。 “温度校正”功能的“开∕关”可通过手动控制，当温度校正功能为“开”时，温度传感器实时测量当前环境温度，对测试卡的电化学传感器进行温度校正补偿；

不同种类载气误差修正技术

仪器标定使用与被测设备绝缘气不同的载气（背景气）会带来测量误差。本产品使用时可选择载气类型，以修正因载气不同（主要指空气/N2、SF6）带来的误差。

主要应用：故障定位，例行检测，局放监测，气体净化/过滤监测，故障高压接点检查，SF6分解产物检测，检查开关内分解产物的产生。

• 采用抗交叉干扰技术，精确高，重复性好
• 具备多种背景气体选择功能
• 具有环境温度动态补偿功能
• 内置进口电子质量流量计可以精确控制气体流量
• 多次测量，自动计算平均值，减少测量误差
• 内置空气吹扫功能，有效延长仪器使用寿命
• 充电电池供电，交直流两用
• 图形化操作界面，使用更加方便
• 报警功能：具有气体浓度报警功能，可手动控制报警功能的开关；

• 测量范围：

  H2S：0～200µL/L

  SO2+SOF2：0～200µL/L

  CO：0～1000µL/L(选配)

  HF：0～10µL/L (选配)

• 准 确 度：

  SO2+SOF2/H2S： 0-20uL/L 误差不大于1uL/L 20-200相对误差不大于5%

  HF： 0-10uL/L 误差不大于1uL/L

  CO： 0-100uL/L 误差不大于5uL/L 100-1000uL/L 相对误差不大于5%

• 灵 敏 度：0.1 µL/L
• 样气流量：0.25 L/min±30ml/min
• 响应速度：10～15秒
• 进气压力：≤1.0MPa
• 环境温度：-20℃～55℃
• 环境湿度：≤90%RH
• 充电电压：220VAC±10% 50Hz
• 使用时间：内置可充电锂电池，连续工作不少于数小时
• 存储容量：可存储100条测量记录；
• 打 印 机：内置热敏打印机，快速静音打印数据；
• USB接口：可与上位机连接，将数据传送到计算机保存、处理；
• 尺寸重量：外型：335×290×160，重量：5.7㎏
